| Gama |
Resi9 |
| Nombre del producto |

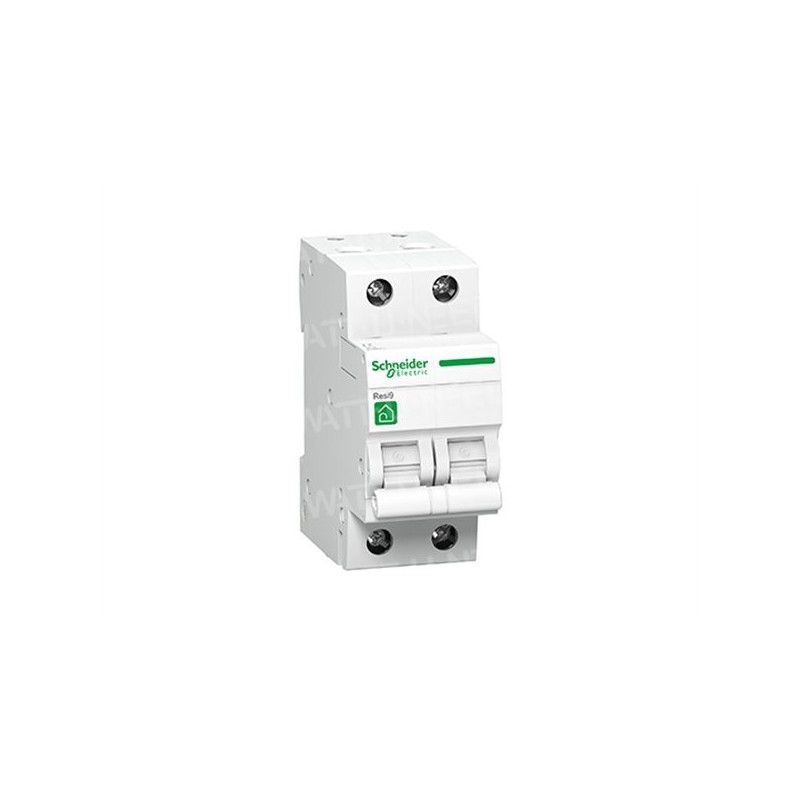

Resi9 MCB |
| Tipo de producto o componente |
Interruptor automático en miniatura |
| Aplicación del dispositivo |
Distribución |
| Descripción de polos |
2P |
| Número de polos protegidos |
2 |
| [In] corriente nominal de servicio |
16 A a 30 °C |
| Tipo de red |
C.a. |
| Tecnología de disparo |
Térmico-magnético |
| Curva de disparo |
C |
| Poder de corte |
3000 A Icn a 230 V c.a. 50/60 Hz conforme a EN/IEC 60898-1 |
| Normas |
EN/IEC 60898-1 |
| Certificaciones de producto |
CEBEC |
| Adicional |
| Frecuencia de red |
50/60 Hz |
| [Ue] tensión nominal de funcionamiento |
230 V CA 50/60 Hz |
| Límite de disparo magnético |
5...10 x In |
| Clase de limitación |
3 según EN/IEC 60898-1 |
| [Ui] tensión nominal de aislamiento |
440 V AC 50/60 Hz |
| [Uimp] tensión nominal soportada a impulsos |
4 kV |
| Tipo de mando |
Interruptor basculante |
| Señalización local |
Indicación ON/OFF |
| Modo de instalación |
Clip-on |
| Soporte de montaje |
Carril DIN |
| Compatibilidad del bloque de distribución y del peine |
Parte inferior: biconexión |
| Paso de 9 mm |
4 |
| Altura |
85 mm de altura |
| Anchura |
36 mm |
| Profundidad |
anchura 75 mm |
| Peso del producto |
0,217 kg |
| Color |
Blanco |
| Vida mecánica |
20000 ciclos |
| Vida eléctrica |
10000 ciclos c.a. 50/60 Hz conforme a EN/IEC 60898-1 |
| Descripción de los bloqueos opcionales |
Candado en posición OFF |
| Modo de conexión |
Terminales de túnel (bajo) - Terminales de túnel (bajo) - Terminales de túnel (alto) - Terminales de túnel (alto) - Terminales de túnel (bajo) - Terminales de túnel (alto) |
| Par de apriete |
2 N.m |
| Entorno |
| Grado de protección IP |
IP20 según IEC 60529
IP40 (caja modular) según IEC 60529 |
| Nivel de contaminación |
2 según EN/IEC 60898-1 |
| Categoría de sobretensión |
III |
| Temperatura de funcionamiento |
-20°C a 60°C |
| Temperatura ambiente de almacenamiento |
-40 a 80°C |
