Este kit está diseñado para el abastecimiento general de un emplazamiento aislado o una instalación autónoma.

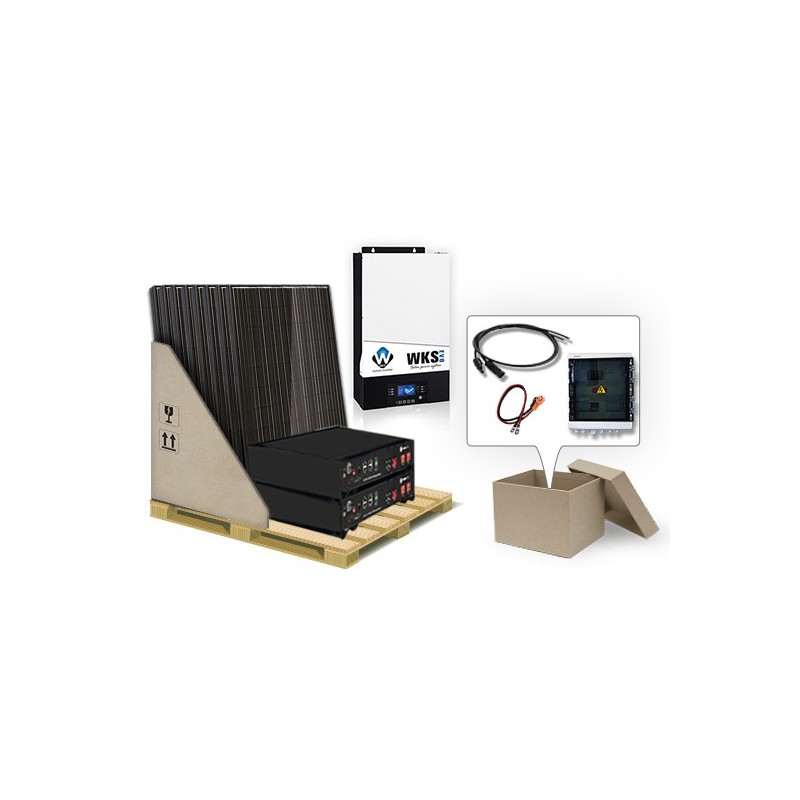

El kit básico contiene 6 paneles solares de 360Wp TrinaSolar, un inversor monofásico WKS EVO 5 kVA, los cables solares para conectar los paneles al inversor y del inversor a su cuadro eléctrico, el sistema de montaje del panel está disponible como opción. (El sistema de montaje, así como el cableado y las protecciones, pueden modificarse para adaptarse a sus necesidades).
Panel solar TrinaSolar monocristalino 360 Wp Full Negro
TrinaSolar se dedica al desarrollo, explotación y mantenimiento de centrales solares, la fabricación de anillos de I+D y la producción de módulos y células solares.
Está equipada con una línea de producción automática profesional de última generación y cuenta con tecnología y artesanía de vanguardia.
TrinaSolar ha participado en planes nacionales e internacionales de inversión energética en países como Estados Unidos, Alemania, Francia, España, Japón, India, Sudáfrica, Corea del Sur, Canadá, etc., y todas sus centrales tienen éxito en la red y en los pozos de producción.
Características
| Datos eléctricos |
| Potencia máxima (Pmax) |
375 W |
| Eficacia de los módulos |
20,50% |
| Tensión de potencia máx. Vmp |
34,5 V |
| Corriente máx. Imp |
10,87 A |
| Tensión en circuito abierto Voc |
41,5 V |
| Corriente de cortocircuito Isc |
11,49 A |
| Tolerancia de potencia |
-0, +5 W |
| Parámetros mecánicos y de funcionamiento |
| Dimensiones |
|
| Peso |
20,5 kg |
| Tipo de célula |
Monocristalino 166 mm x 83 mm
|
| Protección |
>= IP67 |
| Carga de viento/nieve |
|
| Marco |
Aleación de aluminio anodizado
|
| Cable |
4 mm², 1200 mm |
| Conector |
Tipo MC4 |
| Vidrio |
|
Inversores híbridos WKS son la solución ideal para abastecer una vivienda de autoconsumo o hacer autosuficiente un emplazamiento aislado
Este inversor puede suministrarConsumidores de hasta 5000W
El regulador de carga MPPT de 80 A integrado permite hasta4000Wp de paneles
Posibilidad de añadir elred pública o un generadorParaRecargar baterías
Totalmente personalizableA través de la pantalla LCD del inversor
Servicio posventa interno,piezas de repuesto disponibles.
Aplicación Bluetooth integrada, aplicación Android (WatchPower) disponible y módulo de control LCD extraíble con varias opciones de comunicación
Características
| POTENCIA |
5000VA / 5000W |
| ENTRADA CA |
| Tensión |
230 VAC |
| Rango de tensión |
110-280 VCA |
| Frecuencia |
50 Hz/60 Hz (detección automática) |
| SALIDA CA |
| Regulación de tensión CA (modo Batería) |
230VAC ± 5% (CON O SIN FUENTE DE ALIMENTACIÓN) |
| Potencia máxima (5 seg) |
10 000VA |
| Rendimiento |
93,00% |
| Tiempo de transferencia |
0 ms |
| salida |
Sinusitis pura |
| BATERÍA DE CA Y CARGADOR |
| Tensión nominal de la batería |
48 VDC |
| Tipos de pilas |
AGM, GEL, abierto (configurable) |
| Algoritmo de carga |
3 etapas |
| Tensión flotante |
54 VDC |
| Protección contra sobrecargas |
66 VDC |
| Corriente de carga máxima |
60A (ajustable) |
| CARGADOR SOLAR |
| Potencia fotovoltaica máxima |
4000 W |
| rango de funcionamiento MPPT |
60 ~ 115 VCC |
| Tensión máxima de circuito abierto FV |
145 VDC |
| Corriente de carga máx |
80 A |
| Rendimiento máximo |
98,00% |
| Consumo en espera |
2 W |
Este modelo de batería de litio ya suministra energía a más de 20.000 hogares. Longevidad excepcional, energía de calidad. Su diseño facilita la instalación y la ampliación del sistema. Esta batería refleja todos los requisitos reales de los usuarios finales y las más altas capacidades técnicas de Pylontech.
Encontrará la garantía de 5 años en los archivos adjuntos. Guárdelo enEl PylontechPermite ampliar el periodo de garantía a 10 años.
¿Qué puedo esperar de mis pilas de litio?
En general, las baterías de litio pueden descargarse mucho más rápidamente que las baterías estacionarias de plomo-ácido. También permiten utilizar una mayor proporción de su capacidad. Es habitual poder descargarlas en una hora y utilizar hasta el 90% de su capacidad.
¿Cómo sabe la capacidad de su batería?
Se expresa en amperios hora y es el producto de multiplicar la capacidad (Ah) de la batería por su tensión (V):
Ejemplo3 x 50Ah 48V baterías conectadas en paralelo dará una capacidad de 150A. Estas baterías tendrán una capacidad total de 7,2 kWh
48V x 50Ah x 3 baterías de litio = 7200 Wh = 7,2 kWh
Características
| Tensión nominal (V) |
48 |
| Capacidad nominal (Ah) |
100 |
| Dimensiones (mm) |
440*410*89 por batería |
| Peso (Kg) |
48 |
| Tensión de descarga(V) |
45 ~ 54 |
| Tensión de carga (V) |
52.5 ~ 54 |
| Potencia máxima de descarga (kW) |
5kW@1Min |
| Potencia máxima de carga (kW) |
5kW@1Min |
| Comunicación |
RS232, RS485, CAN |
| Temperatura |
0℃~50℃
-10℃~50℃ |
| Temperatura de almacenamiento |
-20℃~60℃ |
| Certificación |
TÜV / CE / UN38.3 / TLC |
| Vida útil |
Más de 10 años (25℃/77℉) |
| Número de ciclos de recarga |
>6000 (25℃, 90% DoD) |
CABLE Y CONECTORES
Todos los cables y conexiones están precableados en nuestros talleres. Nuestros kits son muy fáciles de montar para los "principiantes" en electricidad. Si no estás seguro del aspecto técnico, nuestro equipo técnico está a tu disposición para ayudarte todos los días de 8 a 17 horas.
MONTAJE
Este kit es muy fácil de instalar. Nuestras instrucciones son claras y fáciles de seguir, por lo que no es necesario tener conocimientos especializados. Respondemos a todas sus preguntas antes, durante y después de la instalación de su sistema.
GARANTÍA
Todos los productos tienen garantía individual.
Paneles garantizados durante 20 años al 80% de la potencia nominal.
Inversor WKS Garantía EVO de 2 años.
Esquema de conexión
Fichas técnicas y documentos
Especificaciones técnicas
| Aerogenerador |
Sin aerogenerador |
| Tensión de salida del kit |
230V |
| Almacenamiento en batería |
Con almacenamiento |
| Tipo de kit solar |
Kit de 230 V CA con batería |
| Tipo de necesidad |
Autonomía |
| Tensión |
230V |
| Tipo de panel |
Rígido / tradicional |
| Batería |
Kit con batería |
| Potencia del inversor |
5000VA |
| Red de reinyección |
Sin reinyección |
Inversor híbrido WKS Evo 5kVA 48V
